插入式多点风速流量测量装置

概 述

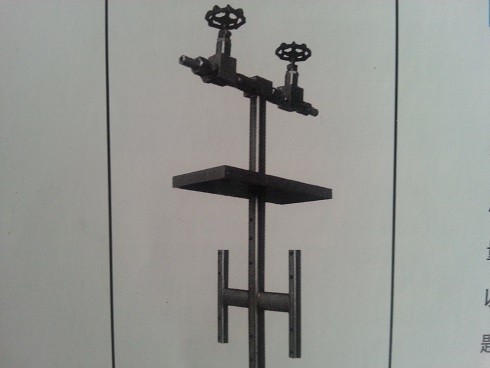

针对中、小型风道，由于受调节门影响，如风量装置只能安装其前后时，其风量测量会存在较多问题，为解决这一测量难题，FCY-110E型插入式截面风速管流量装置就是根据这一情况专门设计的风量测量产品，如下图所示，它以足够多的测点布置于管道中，彻底解决了由于调节门引起的流场不均问题，使用该装置，其输出的差压与调节门具有良好的随动性，可以真实地反应风量大小的变化，满足了系统的自动调控和保护的要求。 主要技术指标
1．工作压力：-25kPa ～4 MPa
2．工作温度：-40°C ～450℃
3．精 度： ±1.5 %
4．量 程 比： 10:1
5．开孔尺寸：长160、宽35
6．适应直管段：前1D、后0.5D
7．安装方式：插入式法兰焊接
8．引压接口：M20×1.5
9．焊接管：φ14×2
10．适用管道：管径100 ～ 500mm
11．适用介质：冷、热空气等介质。
